永磁水泵的制造工艺

永磁水泵的制造工艺主要包括以下几个关键方面：

永磁电机设计与制造：

采用永磁体安装在转子上，使转子旋转时不产生电流，显著改善温升效果

转子组装包括与电机轴固接的转子铁芯及插设于转子铁芯上的永磁体

稀土镨钕永磁潜水泵电机专用转子设计中，中置铁板平行插装在转子外套内，上下两侧胶粘有半月型磁材

密封工艺：

采用静密封取代动密封，使泵的过流部件处于完全密封状态

在轴承外圈与安装沉孔内壁之间设置密封圈

安装密封组件用于密封通孔和转轴之间的间隙

自动控制系统集成：

水流感应器与水流开关组件相结合，实现实时启动停止

根据用水需求对增压供水进行实时控制

材料选择：

采用耐腐蚀、高强度的增强聚丙烯、四氟合金、氮化硅，碳石墨，钢玉陶瓷等材料

根据输送介质特性选择不锈钢、工程塑料等材料

结构优化：

外混式轴向回水泵体结构，由吸液室、储液室、蜗壳、回流孔、气液分离室等部件组成

磁力传动器由外磁转子、内磁转子及不导磁的隔离套组成

隔磁槽设计用于第一、二旋转体之间的隔磁

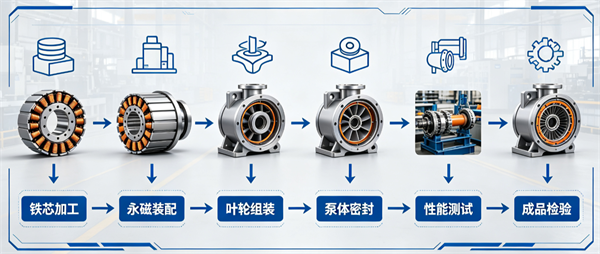

制造工艺流程：

转子铁芯与永磁体的精确装配

定子组件与转子组件的同轴度校准

泵壳、泵盖与定子转子组件的密封组装

磁力传动器的精确装配与测试

性能优化：

电磁方案优化设计，提升运行效率

永磁电机效率比异步电机高3%~5%

节电率可达10%左右

质量控制：

严格按照设计要求选材

加工过程达到图纸要求

组装符合公差标准

成品检测与性能测试
